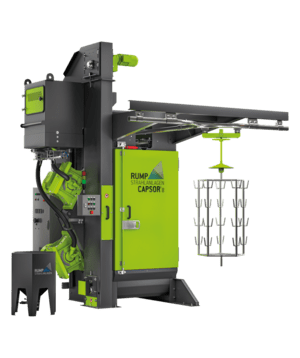

CAPSOR® eco

Kompakte Hängebahn-Strahlanlagen im Einlaufverfahren

Qualität auf kleinster Fläche

Durch ihre komprimierte Ausführung auf minimaler Aufstellungsfläche ist die CAPSOR® eco in ihren drei Varianten sehr platzsparend und fundamentlos aufstellbar.

Die Bedienung als auch die Wartung sind einfach gestaltet.

Die CAPSOR® eco ist eine effiziente Lösung zum

  • Strahlen von Konstruktionsteilen aus Stahl im Chargenbetrieb
  • Strahlen von Konstruktionsteilen aus Aluminium im Chargenbetrieb bei Nutzung eines druckstoßfesten Filters oder Naßfilters

Funktion

Die Werkstücke werden vom Bediener außerhalb der Maschine an einem kundenspezifischen Transporthänger befestigt. Nach dem Einbringen in die Strahlkammer und dem manuellen Schließen der Kammertür werden diese durch die gleichzeitige Rotation und Oszillation vor den Turbostrahlern allseitig optimal gestrahlt. Das Hängebahnsystem verläuft vor der Strahlkammer Y-förmig und ist mit einer selbstschaltenden Weiche vor der Anlage ausgestattet, so dass mit zwei Transporthängern zur wechselseitigen Beschickung gearbeitet werden kann.

Bei den eingesetzten Turbostrahlern handelt es sich um die wartungsfreundlichen "R"-Turbinen. Das Strahlmittel wird über einen Trichter und eine Förderschnecke zum Becherwerk zurückgefördert. Im optimierten, einstufigen Sichter werden dem Strahlmittel spezifisch leichtere Partikel durch einen Luftstrom entzogen und der rückseitig integrierten Filteranlage zugeführt.

Zur Entleerung der unterhalb des Filtertrichters auf Rollen stehenden Sammelbehälter werden diese gelöst und herausgezogen. Der Schaltschrank ist mit einer speicherprogrammierbaren Steuerung ausgerüstet.

Upgrades

Folgende Optionen sind für die CAPSOR® eco verfügbar:

Pneumatische Kammertürbetätigung

Frequenzgeregelte Drehzahlverstellung

Abluftrohrleitung

Luftrückführung über einen Sekundärfeinfilter

Naßfilter oder druckstoßfester Filter zum Strahlen von Aluminiumwerkstücken

Hier geht es zum Prospekt

Technische Daten

Typ

Max. Strahl-

gehänge-

abmessung

   Strahl-

kammer-

abmessung

Becher-

werks-

höhe

Trichter-

höhe

Gesamt-

länge

Hänge-

bahn-

breite

       B
CAPSOR® 8 ∅800 1200 1200 1250  1500  3900 650 4000  2700
CAPSOR® 10 ∅1000 1600 1400 1450 1900 4500 750 4500  3100
CAPSOR® 15 ∅1500 1600 1900 1950 1900 4500 750 5100 3600
